G型螺桿泵
產品分類：螺桿泵
口徑（進口/出口）：20-135(mm)
流量范圍：0-150(m3/h)
揚程范圍：60-120(m)
詳細信息：（點擊以下標題獲得）
一、產品概述
G型螺桿泵是按迥轉嚙合容積式原理工作的泵種，主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。
由于該二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa，揚程
G型螺桿泵因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。
傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。
G型螺桿泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。
二、G型單螺桿泵技術參數：
流量：0
揚程：60
功率：0.75-37kw；
轉速：500-960r/min；
口徑：20
溫度：-15

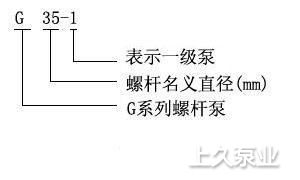

三、G型螺桿泵型號意義：

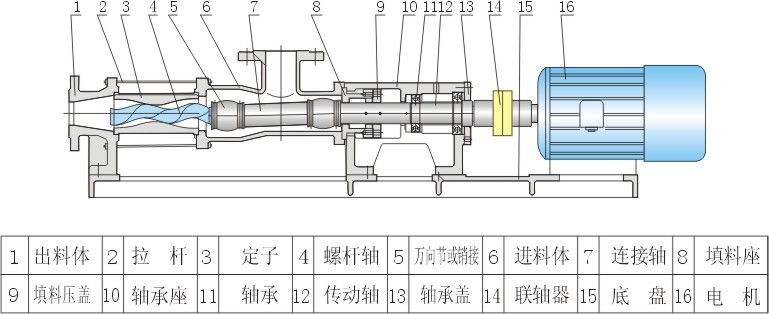

四、G型螺桿泵結構圖：
五、定轉速電機直接驅動性能參數：
型號
|
流量
(m³/h)
|
壓力
(MPa)
|
轉速
(r/min)
|
電機功率
(kw)
|
進口法
蘭通徑
(mm)
|
出口法
蘭通徑
(mm)
|
允許顆
粒直徑
(mm)
|
允許纖
維長度
(mm)
|
G10-1
|
0.1
|
0.8
|
960
|
0.55
|
25
|
25
|
0.8
|
15
|
G10-2
|
1.6
|
0.55
|
25
|
25
|
||||
G13-1
|
0.4
|
0.6
|
960
|
0.55
|
25
|
25
|
0.8
|
15
|
G13-2
|
1.2
|
0.55
|
25
|
25
|
||||
G15-1
|
0.8
|
0.6
|
960
|
0.55
|
25
|
25
|
1
|
20
|
G15-2
|
1.2
|
0.75
|
25
|
25
|
||||
G20-1
|
1.2
|
0.6
|
960
|
0.75
|
25
|
25
|
1.5
|
25
|
G20-2
|
1.2
|
1.1
|
25
|
25
|
||||
G25-1
|
2
|
0.6
|
960
|
1.5
|
32
|
25
|
2
|
30
|
G25-2
|
1.2
|
2.2
|
32
|
25
|
||||
G30-1
|
5
|
0.6
|
960
|
2.2
|
50
|
40
|
2.5
|
30
|
G30-2
|
1.2
|
3
|
50
|
40
|
||||
G35-1
|
8
|
0.6
|
960
|
3
|
65
|
50
|
3
|
40
|
G35-2
|
1.2
|
4
|
65
|
50
|
||||
G40-1
|
12
|
0.6
|
960
|
4
|
80
|
65
|
3.8
|
45
|
G40-2
|
1.2
|
5.5
|
80
|
65
|
||||
G50-1
|
20
|
0.6
|
960
|
5.5
|
100
|
80
|
5
|
50
|
G50-2
|
1.2
|
7.5
|
100
|
80
|
||||
G60-1
|
30
|
0.6
|
960
720
|
11
|
125
|
100
|
6
|
60
|
G60-2
|
1.2
|
11
|
125
|
100
|
||||
G70-1
|
45
|
0.6
|
720
|
11
|
150
|
125
|
8
|
70
|
G70-2
|
38
|
1.2
|
720
|
18.5
|
150
|
125
|
||
G85-1
|
55
|
0.6
|
720
|
15
|
150
|
150
|
10
|
80
|
