QDN/QN型不銹鋼單(三)相潛水泵
產品分類：潛水泵
口徑（進口/出口）：25-50mm
流量范圍：3-14m3/h
揚程范圍：5-18m
一、特點
內裝式不銹鋼結構，上出水使用單（三）相電源，具有體積小，外觀美，不生銹、耐腐蝕等特點。根據不同的應用，有兩種不銹鋼材質可選。用304不銹鋼材質制造的單（三）相潛水泵使用的PH值范圍為4~10，適用于醫藥、食品等行業；用316L不銹鋼材質制造的單（三）相潛水泵使用的PH值范圍為0~12適用于海水、化工等行業。

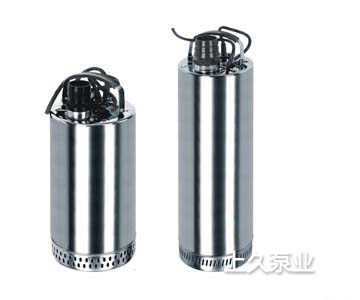

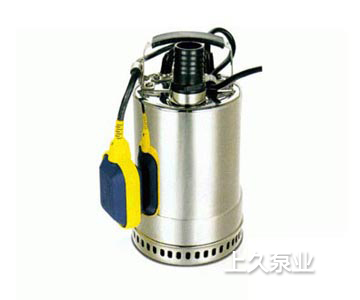

單相帶浮球 單、三相不帶浮球
二、型號意義
Q(D)N3-5-0.12
QDN：表示單相不銹鋼潛水泵
QN ： 表示三相不銹鋼潛水泵
3 ： 表示流量為3m³/h
5 ： 表示揚程為5m
0.12： 表示匹配電機功率0.12kW
三、性能參數
|
型號 |
流量 |
揚程 |
功率 |
可選電制 |
配管內徑 |
外形尺寸 |
凈/毛重 |
可選材質 |
|
Q(D)N3-5-0.12 |
3 |
5 |
0.12 |
220/50，380/50 |
25 |
140×140×340 |
5/5.2 |
304 |
|
Q(D)N1.5-7-0.12 |
1.5 |
7 |
0.12 |
220/50，380/50 |
25 |
140×140×340 |
5/5.2 |
304 |
|
Q(D)N3-8-0.18 |
3 |
8 |
0.18 |
220/50，380/50 |
25 |
140×140×380 |
6.25/6.5 |
304 |
|
Q(D)N5-7-0.25 |
5 |
7 |
0.25 |
220/50，380/50 |
40 |
155×155×350 |
7.3/7.6 |
304/316L |
|
Q(D)N5-10-0.37 |
5 |
10 |
0.37 |
220/50，380/50 |
40 |
155×155×370 |
8.2/8.5 |
304 |
|
Q(D)N6-14-0.55 |
6 |
14 |
0.55 |
220/50，380/50 |
50 |
190×190×370 |
11.8/12.3 |
304 |
|
Q(D)N10-10-0.75 |
10 |
10 |
0.75 |
220/50，380/50 |
50 |
190×190×370 |
12.4/12.9 |
304/316L |
|
Q(D)N25-6-0.75 |
25 |
6 |
0.75 |
220/50，380/50 |
65 |
190×190×390 |
12.8/13.3 |
304/316L |
|
Q(D)N15-14-1.1 |
15 |
14 |
1.1 |
220/50，380/50 |
50 |
190×190×400 |
13.9/14.5 |
304/316L |
|
Q(D)N40-6-1.1 |
40 |
6 |
1.1 |
220/50，380/50 |
65 |
190×190×400 |
13.9/14.3 |
304/316L |
|
Q(D)N25-9-1.1 |
25 |
9 |
1.1 |
220/50，380/50 |
65 |
190×190×400 |
13.9/14.3 |
304/316L |
|
Q(D)N3-25-0.55 |
3 |
25 |
0.55 |
220/50，380/50 |
50 |
210×210×450 |
12.9/13.3 |
304 |
|
Q(D)N3-30-0.75 |
3 |
30 |
0.75 |
220/50，380/50 |
50 |
210×210×450 |
14/14.5 |
304/316L |
|
Q(D)N3-35-1.1 |
3 |
35 |
1.1 |
220/50，380/50 |
50 |
210×210×470 |
15.5/16 |
304/316L |
|
Q(D)N6-24-1.1 |
6 |
24 |
1.1 |
220/50，380/50 |
50 |
210×210×470 |
15.5/16 |
304/316L |
|
Q(D)N8-20-1.1 |
8 |
20 |
1.1 |
220/50，380/50 |
50 |
210×210×470 |
15.5/16 |
304/316L |
|
Q(D)N6-30-1.5 |
6 |
30 |
1.5 |
220/50，380/50 |
50 |
210×210×495 |
16.5/17 |
304 |
|
Q(D)N10-20-1.5 |
10 |
20 |
1.5 |
220/50，380/50 |
50 |
210×210×465 |
16.5/17 |
304 |
|
QN10-32-2.2 |
10 |
32 |
2.2 |
380/50 |
65 |
220×220×560 |
26/28 |
304/316L |
|
QN15-25-2.2 |
15 |
25 |
2.2 |
380/50 |
65 |
210×210×540 |
26/28 |
304/316L |
|
QN20-20-2.2 |
20 |
20 |
2.2 |
380/50 |
65 |
210×210×540 |
26.5/28 |
304/316L |
|
QN25-17-2.2 |
25 |
17 |
2.2 |
380/50 |
65 |
210×210×540 |
25.8/27 |
304/316L |
|
QN65-7-2.2 |
65 |
7 |
2.2 |
380/50 |
100 |
210×210×540 |
28/29 |
304/316L |
|
QN15-34-3 |
15 |
34 |
3 |
380/50 |
65 |
220×220×560 |
30/33 |
304/316L |
|
QN24-25-3 |
24 |
25 |
3 |
380/50 |
65 |
220×220×560 |
30/33 |
304/316L |
|
QN40-16-3 |
40 |
16 |
3 |
380/50 |
80 |
220×220×560 |
30/33 |
304/316L |
|
QN65-10-3 |
65 |
10 |
3 |
380/50 |
100 |
220×220×560 |
30/33 |
304/316L |
|
QN15-40-4 |
15 |
40 |
4 |
380/50 |
65 |
220×220×570 |
45/47 |
304/316L |
|
QN20-35-4 |
20 |
35 |
4 |
380/50 |
65 |
220×220×570 |
45/47 |
304/316L |
|
QN40-21-4 |
40 |
21 |
4 |
380/50 |
80 |
220×220×570 |
45/47 |
304/316L |
|
QN75-10-4 |
75 |
10 |
4 |
380/50 |
65 |
220×220×570 |
45/47 |
304/316L |
|
QN100-12-5.5 |
100 |
12 |
5.5 |
380/50 |
120 |
270×270×610 |
80/85 |
304 |
|
QN160-11-7.5 |
160 |
11 |
7.5 |
380/50 |
150 |
280×270×630 |
100/106 |
304 |
四、使用范圍
警示 該泵不得用于運轉可燃及其它危險液體
警示 應確保泵不得干運行
運行情況
|
運行情況 |
泵系列 |
|
QDN/QN |
|
|
運轉液體 |
凈水、微污染水、海水 |
|
液體溫度 |
40℃ |
|
懸浮體自由行程 |
Φ4mm |
|
液體PH值 |
4.0~10.0 |
|
浸水深度 |
5m |
|
安裝標高（海平面上） |
1000meters |
|
浸水深度時的噪聲 |
（當泵潛水時，噪聲消失） |
|
開/關 循環/小時 |
（相等間隔） |
五、電源接口
1、接地
警示 必須保證水泵電壓，頻繁與電源供給網相一致
電擊危險 安裝人員必須確保接地
電擊危險 被供電流必須保證安裝自動觸保器
單相
單相水泵帶接地插頭電源線。
三相
地線必須同電源網連接。
2、超載保護
單相泵裝有內裝式自動設置熱超載過載保護器。
3、三相水泵轉動方向試驗
水泵電機軸轉動方向?qū)⒂绊懰^和水的傳輸。正確的轉動方向從水泵的進水口看是順時針方向。
4、當采用加長電纜時，須確保避免出現電壓下降并保持接頭干燥
5、室外開關或接頭應有防雨罩及防潮措施。不要接觸淋濕的開關或用濕手觸摸開關。
6、接線應由專業資質電工來實施，并應符合相關安全標準。
六、起動
1．起動前，檢査水泵安裝及電源連接是否正確。
2．浮子開關直接連接到泵上控制泵的起動及停運。檢查浮子開關是否可自由活動，而不受其它物體的干擾。
3．對于沒有浮子開關結構的水泵，當水泵完全被浸入水中時，水泵起動。如電機沒有完全被浸入水中或在超過40℃的水溫中運行過長時間，電機將停運。當電機線圈溫度過冷時，熱保護裝置自動轉。
4．起動水泵，讓它轉動幾秒，檢査它的啟動，運行及轉動方向（對三相泵而言，發現錯誤的轉動方向后，應回轉兩相， 然后再起動），如發現沒有或很少水流出，說明水泵轉動方向故障，應該回轉相位。
七、運行
1、當水泵運轉時，必須注意水面高度（特別是在小容量運行時），一旦水面高度不夠，必須禁止水泵運行。如果水泵在無水的情況下長時間運行，將燒壞電機或線圈。
2、實際提長髙度（從水面到目的地）應不得低于規定提升高度的80%。
3、電壓波動范圍應在額定電壓的10%以內，否則將減少電機壽命，甚至損壞電機。
4、水泵運轉時，如發現異�，F(xiàn)象，如異聲，出水少或不出水，應立即關閉電源，停止泵運轉。當泵通電或潮濕時，不要觸摸泵體。
