一、產品概述
QJ型井用潛水電泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井提取地下水、也可用于河流、水庫、水渠等提水工程：主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。
二、產品特點
1、電機、水泵一體，潛入水中運行，安全可靠。
2、對井管、揚水管無特殊要求(即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用)。
3、安裝、使用、維護方便簡單，占地面積小、不需建造泵房。
4、結構簡單、節省原材料。

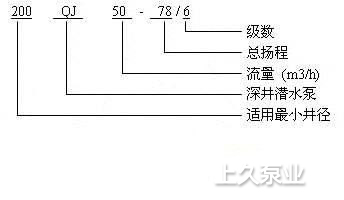

三、型號意義
四、使用條件
本潛水電泵可在下列條件下連續運行使用：
1.額定頻率為50HZ，額定電壓為380±5%V的三相交流電源。
2.水泵進水口必須在動水位1米位以下，但潛水深度不得超過靜水位以下70米，電機下端距井底水深最少在1米以上。
3.水溫一般不得高于20℃.
4.水質要求：（1）水中含砂量不大于0.01%（重量比）；
（2）PH值在6.5~8.5范圍；
（3）氯離子含量不大于400毫克/升。
5.要求井正值，井壁光滑，不得有井管錯開。

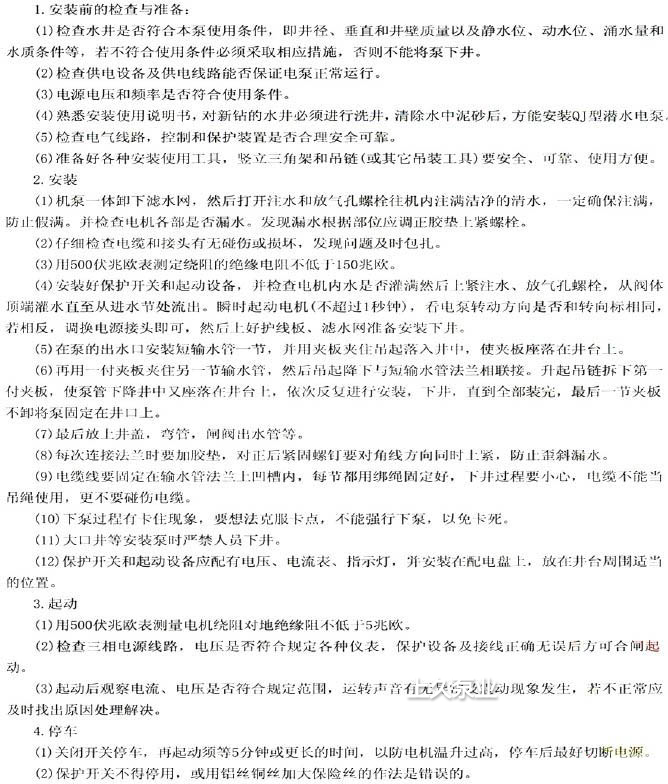

五、安裝、起動和停車
六、運行、維護、保養
1.電泵運行中要經常觀察電流、電壓表和水的流量，力求電泵在額定工況下運行。
2，應用閥門調節流量、揚程，不得超載運行。有下列情況之一應立即停止運行：
a、額定電壓吋電流超過額定值：
b、額定揚程下，流量較正常情況下降低較大；
c、絕緣屯阻低于0.5兆歐；
e、動水位降至泵吸入口吋：
d、電器設備及電路不合規定時；
f、電泵有突然聲響或較大的震動時：
g、保護開關頻繁跳閘時。
3，要經常不斷的觀察儀表，檢査電器設備每半個月測一次電機絕緣電阻，電阻值不低于0.5兆歐。
4，每排灌期（2500小時）進行一次檢修保護，更換損壞的易損件。
5，電泵的起吊與裝卸：
a 拆開電纜，斷離電源；
b 用安裝工具逐歩拆卸出水管、閘閥、彎管，并用夾板將泵吊起取出井蓋，并用另一付夾板夾緊下一節輸水管，這樣依次，逐節拆卸將漿吊出井外。（在吊拆過程屮，發現有卡住不能強行起吊，應上下左右活動克服卡點安全吊卸）；
c 拆下護線板，濾水網并從引線和三芯電纜或扁電纜接頭處剪斷電纜：
d 取出聯軸器上鎖圈，擰下同定螺釘，拆卜連接螺檢，使電機、水泵分離;
e 放出電機內充水：
f 水泵的拆卸：
用拆裝扳手，卸下進水節，用拆裝筒在泵下部沖擊錐形套，葉輪松動后，取出葉輪、錐形套、卸下導流殼，這樣依次卸完葉輪、導流殼、上導流殼、止回閥等。
g 電機拆卸：
依次拆下底座、止推軸承、推力盤、下導軸承座連接座、甩水器，取出轉子，拆下卜.導軸承座、定了等。
6,電泵的裝配：
裝配前檢査淸洗各零部件的鐵銹、污泥，各配合面要涂黃油防銹，水泵大螺紋聯接處要涂鉛油。
<1>電機的裝配次序：
定子組裝一下導軸承座組裝一轉子組裝一推力盤一左扣蟝母一止推軸承組裝一底座組裝一上3軸承座組裝一骨架油封一連接座。調整螺柱，使電機軸伸符合規定的要求。然后上好調壓膜、調壓彈簧及蓋。
<2>水泵的裝配：
將軸和進水節同定在安裝座上，用拆裝筒將葉輪、錐形套固定在軸上，再裝上導流殼、葉輪,……這樣依次裝完上流殼、止回閥等。
八級以下的電機水泵部分裝配時，首先在進水節和上導軸承座接觸平面間均勻分布，加相同3〜3，5毫米墊片3〜4處，然后均勻I：好拉筋螺母，裝卜一聯軸器、泵軸、匕好固定蟝栓以及鎖圈，用拆裝簡將時輪、錐形套固定 ' 在泵軸上，再裝上導流殼，葉輪……這樣依次裝完上導流殼等。泵裝好后松開拉筋螺母，取出墊片，再把拉筋螺母均勻上緊，然后從聯軸器處轉動電泵，轉動必須均勻。
〈3>機組總裝，如前所述。

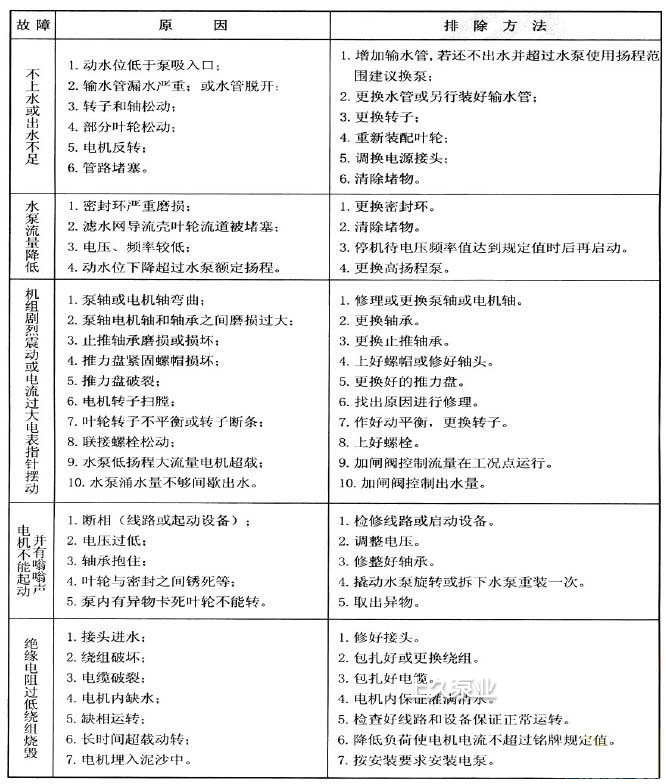

七、故障與排除
QJ型井用潛水電泵(深井泵)
