一、產品概述

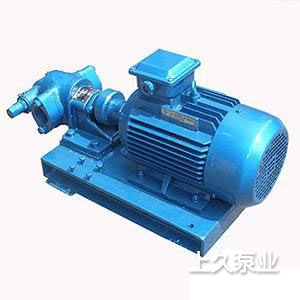

2CY、KCB齒輪式輸油泵
1、本泵適用于輸送各種有潤滑性的液體，溫度不高于70℃，如需高溫200℃，同本單位聯系可配用耐高溫材料即可，粘度為5×10-5～1.5×10-3m2/s。
2、本泵不適用于輸送腐蝕性的、含硬質顆粒或纖維的、高度揮發或閃點低的液體，如汽油、笨等。
本型泵在泵體中裝有一對回轉齒輪，依靠?jī)升X輪的相互嚙合，把泵內的整個工作腔分兩個獨立的部分。泵運轉時主動齒輪帶動被動齒輪旋轉，當齒輪脫開嚙合時在吸入側就形成局部真空，液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出側，齒輪進入嚙合時液體被擠出而排出泵外。

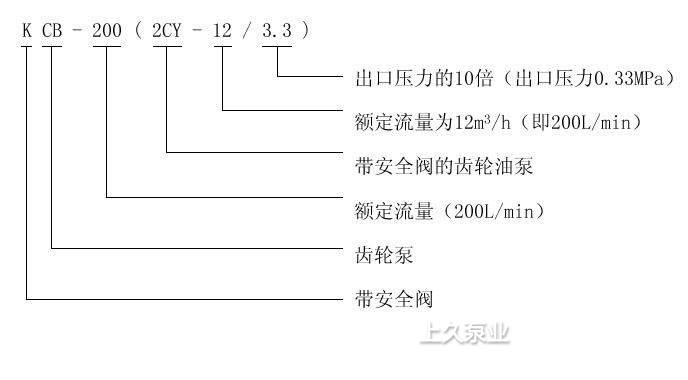

二、型號意義
三、結構說明

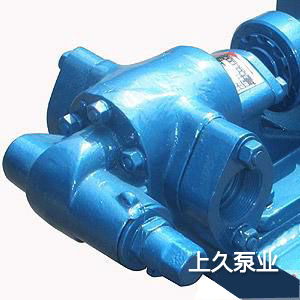

本產品由泵體、齒輪、前后泵蓋、安全閥、軸承及密封裝置等零、部件組成。
1、泵體、前后蓋等零件為灰鑄鐵件，齒輪用碳素鋼制作；亦可根據用戶需要用銅材或不銹鋼制作。
2、安全閥。
2CY系列齒輪式潤滑泵自身不帶安全閥，用戶在使用時需自行在管路系統中安裝安全閥。KCB,2CY系列齒輪式輸油泵在后泵蓋或泵體上方裝有安全閥，當泵或排出管道發生故障或?qū)⑴懦鲩y門完全關閉而產生高壓和高壓沖擊時安全閥就會自動打開，卸除部分或全部的高壓液體回到吸入腔，從而對泵及管道起到安全保護作用。
3、軸承。
2CY系列齒輪式潤滑泵全部采用DU軸承；可根據用戶要求采用錫青銅軸承。&0818.3-83.3、2CY1.1齒輪式輸油泵采用DU軸承；可根據用戶要求采用錫青銅軸承。
KCB133-960、2CY8-60齒輪式輸油泵有采用DU軸承，錫青銅軸承和滾動軸承三種結構，需在訂貨時注明。訂貨時未注明者均按DU軸承結構供貨。
軸承為內置型式，依靠被輸送介質進行潤滑；011軸承和錫青銅軸承能在非潤滑性介質中工作。
4、軸封。
本系列產品的軸端密封有骨架油封、機械密封及填料密封三種結構。
a.骨架油封：骨架油封的特點是維護、更換方便，成本低，但壽命較短。丁晴膠骨架油封適用于1001：以下工作環境；氟橡膠骨架油封適用于200℃以下工作環境。
b.1機械密封：機械密封的特點是密封可靠、壽命長，成本高。機械密封的基體用不銹鋼制造，動、靜環視介質不同分別由YG8硬質合金或YG8-石墨制造，使用溫度在200℃以下。
c.填料密封：填料密封僅用于高溫油泵，其特點是耐高溫，有少量泄漏。使用過程中需根據泄漏情況經常進行調整，使用溫度在250℃：以下。
用戶需何種型式的密封結構需在訂貨時注明。凡訂貨時未注明者均按丁晴膠骨架油封結構供貨。
5、進、出油口型式：
2CY系列齒輪式潤滑泵進、出油口為與口徑對應的英制管螺紋（G),直接制作在泵體上。
KCB18.3-200、2CY1.1-12齒輪式輸油泵配帶管螺紋口的腰形法蘭；其余泵不配帶法蘭，當用戶需要配帶法蘭時，應在訂貨中注明。
6、泵與電機用彈性聯軸器連接，并安裝在公共底盤上。
四、使用時應注意事項
1、安裝
a.安裝前應檢查泵在運輸中是否受到損壞，如電機是否受潮、泵進出口的防塵蓋是否損壞而使污物進入泵腔內部等。
b.安裝管道前應先對管道內壁用清水或蒸氣清洗干凈。安裝時應避免使管道的重量由泵來承擔，以免影響泵的精度及壽命。
c.油泵應盡量靠近油池；管道各聯接部位不得漏氣、漏液，否則會發生吸不上液體的現象。
d.為防止顆粒雜盾等污物進入泵內，應在吸入口安裝金屬過濾網，過濾精度為30目/in，過濾面積應大于進油管橫截面積三倍以上。
e.進出口管路建議安裝真空表及壓力表，以便監視泵的工作狀態。
f.當油池較深、吸油管路較長或介質粘度較高而造成真空度過高時，可將進油管加粗一擋。吸油管路較長時還應安裝底閥。
2、工作前的檢查
a.泵的各緊固件是否牢固。
b.主動軸轉動是否輕重均勻一致。
c.進出管道的閥門是否打開。
d.泵的旋轉方向是否符合要求。
e.初次使用前應向泵內注入適量介質。
3、工作時的維護
a.注意泵的壓力表及真空表的讀數應符合該泵所規定的技術規范以?xún)?nèi)。
b.當泵在運轉中有不正常的噪音或溫升過高時，應立即停泵檢查。
c.一般情況下，不得任意調整安全閥，如需調整時，要用儀器校正。使安全閥的截止壓力為泵
d.額定壓力的1.5-2倍。
4、泵的停止
a.切斷電源。
b.關閉進出管道閥門。
五、故障與排除
|
現象
|
產生原因
|
排除方法
|
|
不排
油或
排油
量少
|
1、吸入高度超過額定值
2、 吸入管道漏氣
3、旋轉方向不對
4、 吸入管道堵塞或閥門關閉
5、 安全閥卡死或研傷
6、液體溫度低而粘度增大
|
1、 提高吸入液面
2、檢查各接合處，最好加密封材料密封
3、按泵的所示方向糾正
4、檢查管道是否堵塞，閥門是否全開
5、拆開安全閥清洗并用細研磨砂研磨閥孔，使之密合
6、予熱液體或降^^非出壓力
|
|
密封
漏油
|
1、密封圈磨損
2、填料密封填料磨損
3、機械密封磨損或有劃痕等缺陷
4、機械密封彈簧失效
|
1、更換密封圈
2、調節填料壓蓋松緊，使之不漏且軸能轉動；補充填料
3、更換動靜環或重新研磨
4、更換彈簧
|
|
噪音
或振
動大
|
1、吸入管或過濾網堵塞
2、吸入管伸入液面較淺
3、管道內進入空氣
4、排出管道阻力太大
5、齒輪軸承或側板嚴重磨損
6、吸入液體的粘度太大
7、吸入高度超過額定值
|
1、 消除過濾網上的污物
2、吸入管應伸入液面以下
3、檢查各聯接處，使其密封
4、檢查排出管道及閥門是否堵塞
5、拆下清洗，并修整缺陷或更換
6、加溫降粘處理
7、減少吸油高度及縮短吸油管長度
|
