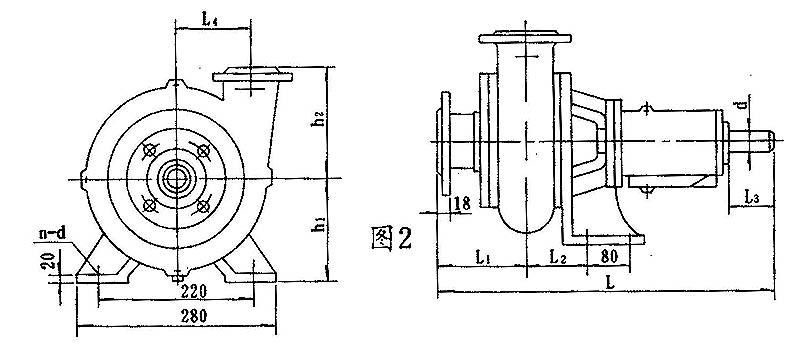

一、PW、PWF型耐腐蝕污水泵外型尺寸 圖2
|
產品型號 |
|||||||||
|
L1 |
L2 |
L |
L3 |
d |
L4 |
h1 |
h2 |
n-d |
|
|
2½PW |
160 |
105 |
571 |
46 |
Φ30 |
122.5 |
180 |
200 |
4-Φ19 |
|
4PW |
214 |
122.5 |
658.5 |
58 |
Φ5 |
190 |
180 |
200 |
|

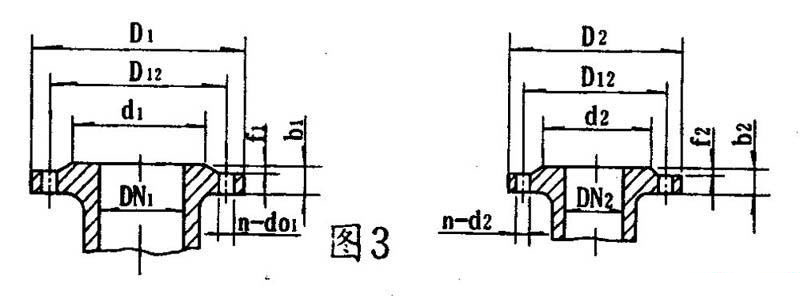

二、泵的進口法蘭連接尺寸 圖3
|
產品型號 |
吸入 口法蘭 |
排出 口法蘭 |
||||||||||||
|
DN1 |
d1 |
D12 |
D1 |
f1 |
b1 |
N-d01 |
DN2 |
d2 |
D12 |
D2 |
f2 |
b2 |
n-d02 |
|
|
2½PW |
80 |
125 |
150 |
185 |
3 |
18 |
4-Φ18 |
70 |
110 |
130 |
160 |
3 |
18 |
4-Φ14 |
|
4PW |
100 |
145 |
170 |
205 |
100 |
145 |
170 |
205 |
4-Φ18 |
|||||
三、泵的進出口錐管連接尺寸 圖3
|
產品型號 |
吸入 口法蘭 |
排出口 法蘭 |
||||||||||||
|
DN1 |
d1 |
D12 |
D1 |
f1 |
b1 |
N-d01 |
DN2 |
d2 |
D12 |
D2 |
f2 |
b2 |
n-d02 |
|
|
2½PW |
100 |
158 |
180 |
220 |
3 |
20 |
4-Φ17.5 |
80 |
135 |
160 |
190 |
3 |
22 |
4-Φ18 |
|
4PW |
200 |
255 |
280 |
315 |
22 |
4-Φ18 |
150 |
212 |
240 |
285 |
26 |
14-Φ17.5 |
||
