一、結構簡介

QY型潛水泵由水泵、電動機和密封三部分組成。

水泵部分：位于潛水泵上部，與電動機同軸，其葉輪形式有離心式混流式和軸流式三種。

電動機部分：電動機功率為2.2KW和3KW，為鼠籠型三相異步電動機，立式內充5號機械油。電機位于潛水泵下部。

密封部分：包括動密封和靜密封。動密封為整體式雙端面機械密封， 位于電機軸伸處，即裝在上蓋和進水節所形成的空腔內，腔內充以5號機械油。靜密封位于電泵各零件止口配合處，采用"O"形橡膠密封圈。

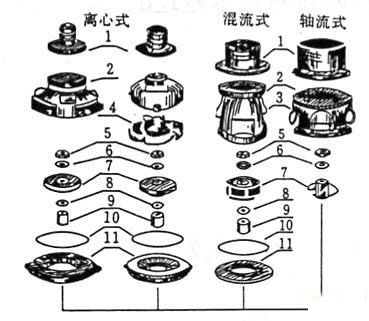

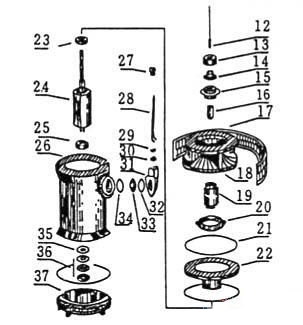

二、零件拆卸圖

1.接頭    2.泵體(導向件）   3，耳擎    4.導葉    5.轉子螺母墊國   6.墊圈

   7.葉輪    8，調整墊片    9，防砂墊    10.封環    11.泵座    12.鍵

13.防砂圈    14.密封圈    15.尼龍軸承   16.軸套   17.格棚   18.進水節

19.整體密封盒   20.擴漲件    21.封環(Φ143×3)
